ノイズカットCVCF

RTI-N

高精度の出力安定機能に加えて、
無停電電源(バッテリーバンク追加)としても活躍します。
高効率、低価格のインバータ方式の周波数変換器と《ノイズカットトランス™️》の組合わせによる、EMI測定用として最適な電源装置です。外来の障害に強く、また全くノイズを含まない安定した正弦波電力を、必要な電圧と周波数で供試機器に供給します。小型軽量で低価格、設備負担を軽減し、電気代等のランニングコストもかさみません。

●効率80%以上
●小型・軽量・低価格
●±1%定電圧機能
●小容量(300VA)~大容量(100kVA)まで製作可能

〈オプション〉
●無停電化も可能
●電圧切替/電圧連続可変も可能
●単相・三相一体構造も可能

標準仕様

容量 300VA, 500VA, 1kVA, 3kVA, 5kVA[特注品として100kVAまで製作可能です]
電力基本周波数 50Hz / 60Hz ±0.01%[スイッチ切り替え]
相数 単相[特注品として三相、単相/三相一体型も製作可能です]
入力電圧 100V
入力電圧許容範囲 +10%、-15%
入力周波数 45~65Hz
出力電圧 100V
出力電圧安定精度 入力電圧変動+10%、-15%に対し±1%
負荷変動0~100%に対し-5%
歪率 2%以下[線形負荷時]
過渡応答時間 300〜2kVA 1mS
3k〜5kVA 1mS
負荷変動許容範囲 0~100%
負荷力率 0.7~1
効率 80%以上[抵抗全負荷時]
力率 0.7以上[抵抗全負荷時]
ラインノイズ減衰率 ノーマルモード:DC~100MHz -50dB以下
コモンモード:DC~100MHz -50dB以下
耐ノイズ性能 ノーマルモード及びコモンモードにて〈50nS~1μS〉2000V:異常なし(50Ω終端なし)
絶縁耐電圧 1500V[AC 50Hz/60Hz 1分間]
絶縁抵抗 10MΩ以上
騒音 300〜500VA 35dB
1kVA:40dB
2kVA:50dB, 3kVA:55dB, 5kVA:60dB
動作周囲温度 -10℃〜+40℃
動作周囲湿度 相対湿度95%以下(但し結露が発生しないこと)
その他 上記以外の仕様については特注品となります。

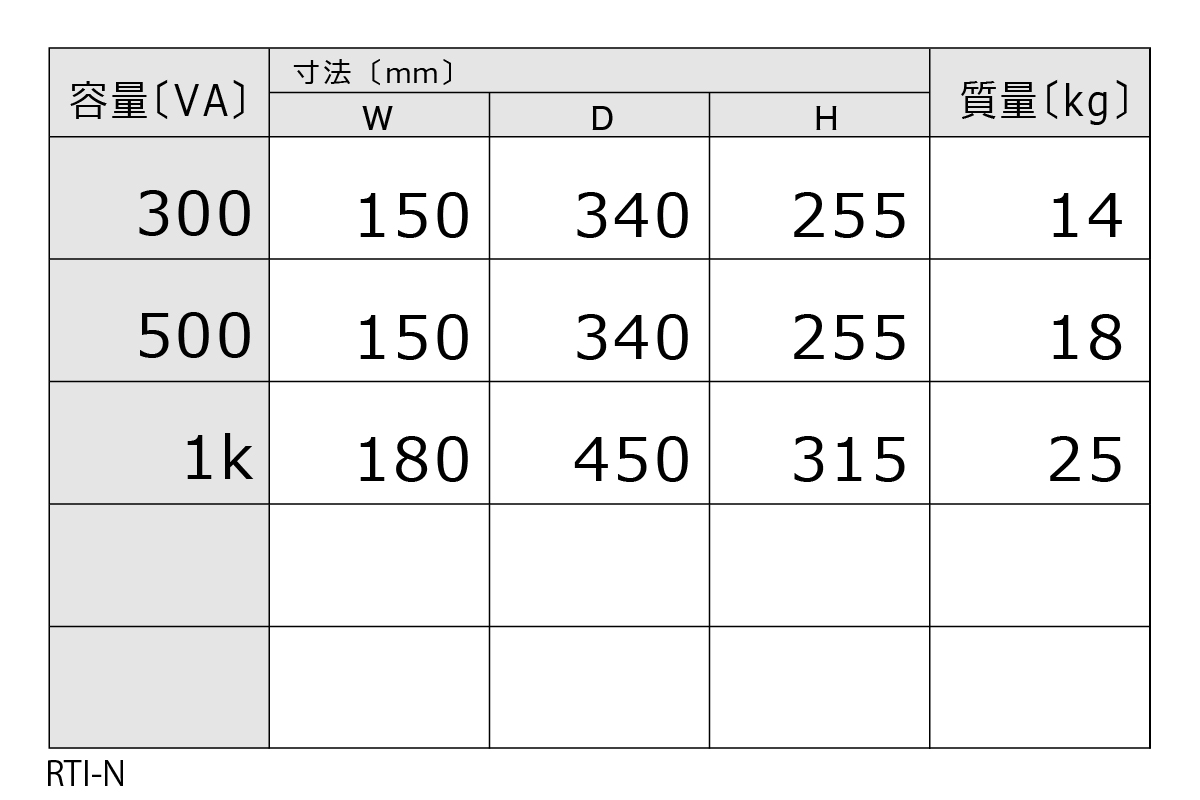

外形寸法・質量表 〜1kVA

外形寸法・質量表 2kVA〜
