ノイズカットトランス

NCT-F5

性能とコストパフォーマンスの両立を目指したモデルです。
障害波遮断変圧器《ノイズカットトランス™》としての基本要件をすべて満たした中容量の製品です。低コストでありながら十分な機能を備えているため、機器への組み込みにおすすめです。

・障害波遮断変圧器としての基本要件をすべて満たしつつ、コストパフォーマンスに優れた製品です。
・機器の電源に装着することで、高周波ノイズの侵入と流出を防止します。
・高いノイズ遮断性能により、5000Vまでの誘導雷サージによる被害を防止します。
・3重遮蔽構造によりグランドループを切ることができるため、放射ノイズによる不具合を改善します。
・さまざまな接地環境でお使いいただけます。
・他のノイズ防止素子を削減することができます。
・放射ノイズの影響を受けない構造をしています。
・設置スペースに応じて縦型/横型からお選びいただけます。
・1次側・2次側ともに端子台接続です。
・標準仕様品の他に、受注生産による特注仕様も製作可能です。

・次の用途に最適です。
−機器に組み込んで使用したいとき
−量産品のノイズ対策をしたいとき
−低コストでより確実にノイズ対策をしたいとき
−中型機器のノイズ対策を行いたいとき
−グランドループが形成されたことで放射ノイズの影響を受けているとき
−接地方法に制限があるとき

標準仕様

容量 1kVA / 2kVA / 3kVA / 5kVA
電力基本周波数 50Hz / 60Hz
定格電圧 P.100V, S.100V
P.200V, S.200V
P.200V, S.100V
※50Hzの場合+5%、60Hzの場合+10%
相数 単相
絶縁耐電圧 2000V
※1分間 入力ー出力間 ラインー筐体間
インパルス耐電圧 5000V
絶縁抵抗 100MΩ以上
※DC1000Vメガー
動作周囲温度 -10℃〜+40℃
動作周囲湿度 相対湿度95%以下
※但し結露が発生しないこと

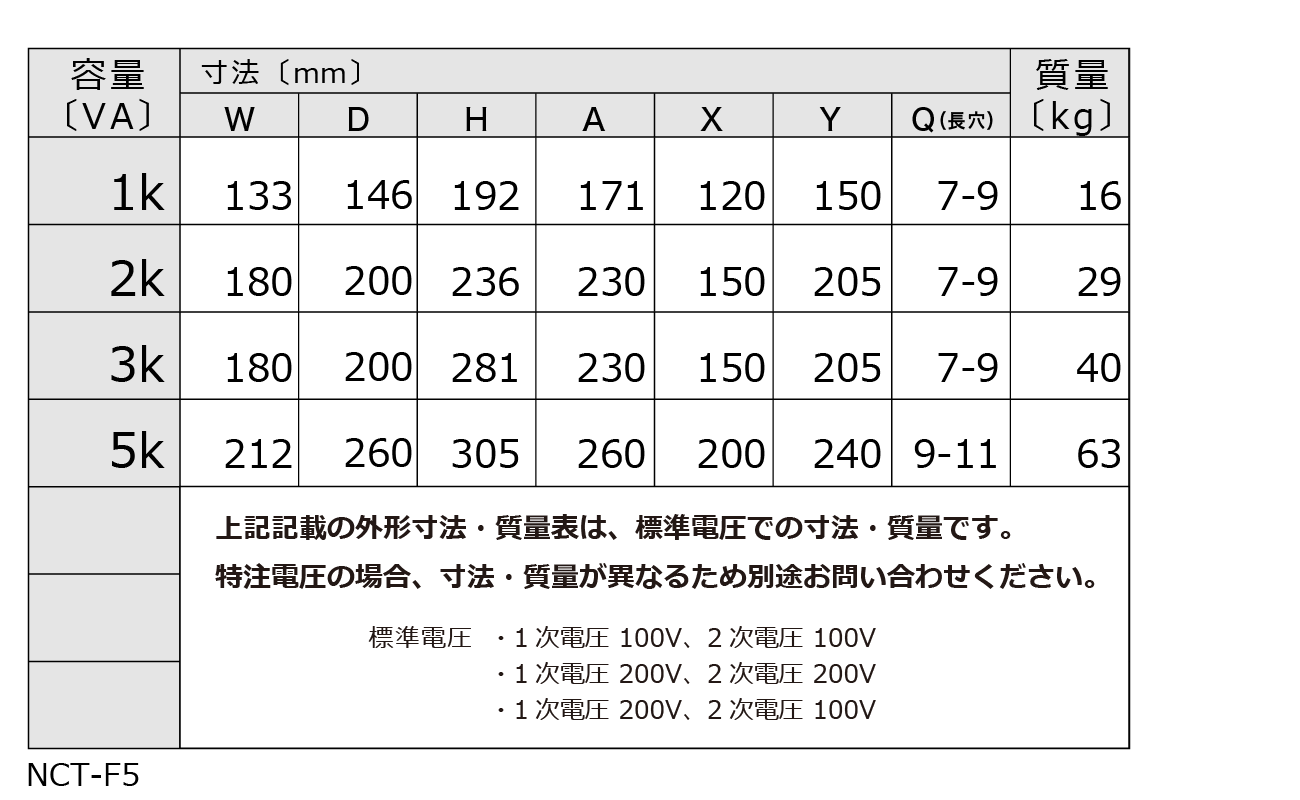

外形寸法・質量表

回路図

減衰特性例

特注・カスタマイズ品例
