ノイズカットトランス

NCT-J

インバータから漏れるノイズ対策に決定的な効果!
インバータ・サーボに起因するノイズ障害を防止する中〜大容量の障害波遮断変圧器《ノイズカットトランス™️》です。LCフィルタ等では十分な防止効果を期待できない100kHz以下の周波数帯のノイズにも高い効果を発揮するため、機器の誤動作や通信障害などのさまざまなトラブルを改善します。また、漏れ電流による漏電ブレーカの誤動作も防止できます。

・インバータ・サーボに起因するノイズ障害の防止を目的とした製品です。
・中〜大容量の動力機器に適しています。
・インバータ・サーボから発生した高周波ノイズが周囲に流出するのを防止します。
・漏れ電流による漏電ブレーカの誤動作も防止できます。
・高いノイズ遮断性能により、5000Vまでの誘導雷サージによる被害を防止します。
・放射ノイズの影響を受けにくい構造をしています。
・スタッド端子接続または端子台接続です。
・標準仕様品の他に、受注生産による特注仕様も製作可能です。

・次の用途に最適です。
−インバータ・サーボモータから発生した高周波ノイズによるトラブルを防止したいとき
−中〜大容量の機器に使用したいとき
−漏れ電流による漏電ブレーカの誤動作を防止したいとき
−三相の設備のノイズ対策を行いたいとき

標準仕様

容量 1kVA〜52kVA(大容量の特注品も対応いたします)
電力基本周波数 50Hz / 60Hz
定格電圧 P.200V, S.200V
P.400V, S.400V
P.400V, S.200V
※50Hzの場合+5%、60Hzの場合+10%
相数 三相
絶縁耐電圧 2000V
※1分間 入力ー出力間 ラインー筐体間
インパルス耐電圧 5000V
絶縁抵抗 100MΩ以上
※DC1000Vメガー
動作周囲温度 -10℃〜+40℃
動作周囲湿度 相対湿度95%以下
※但し結露が発生しないこと

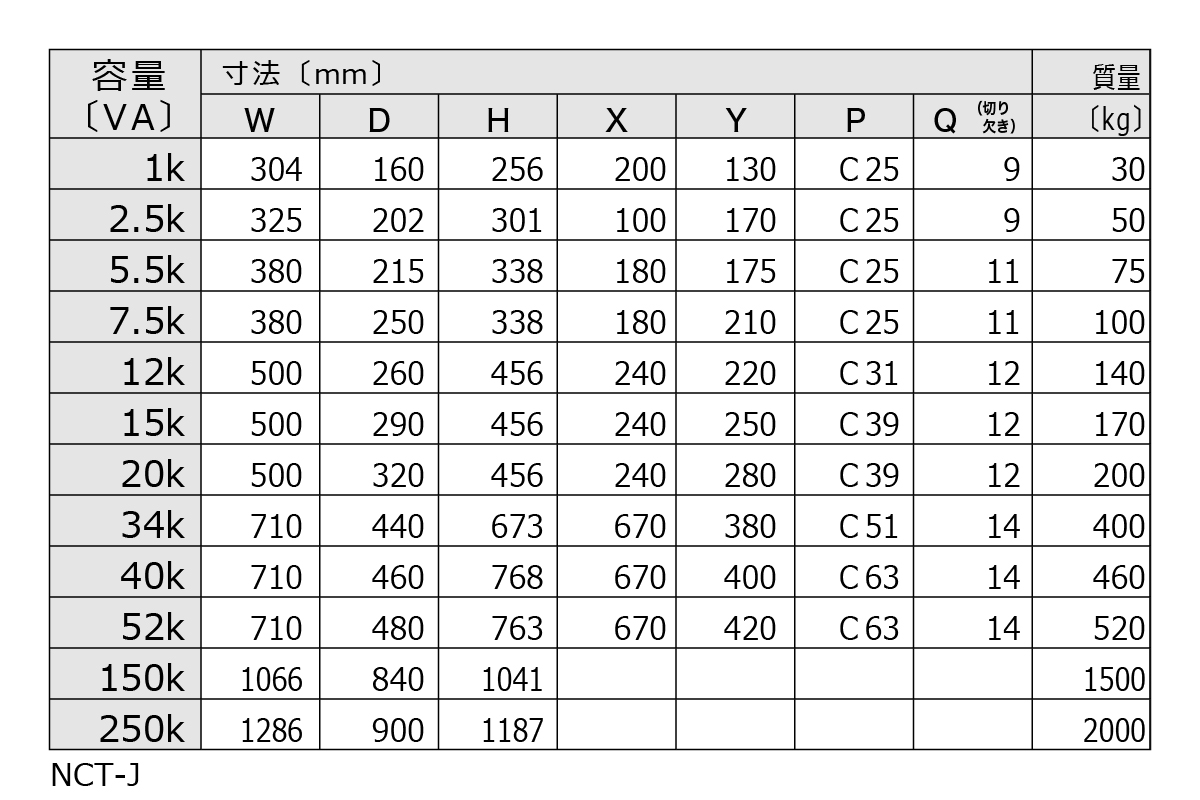

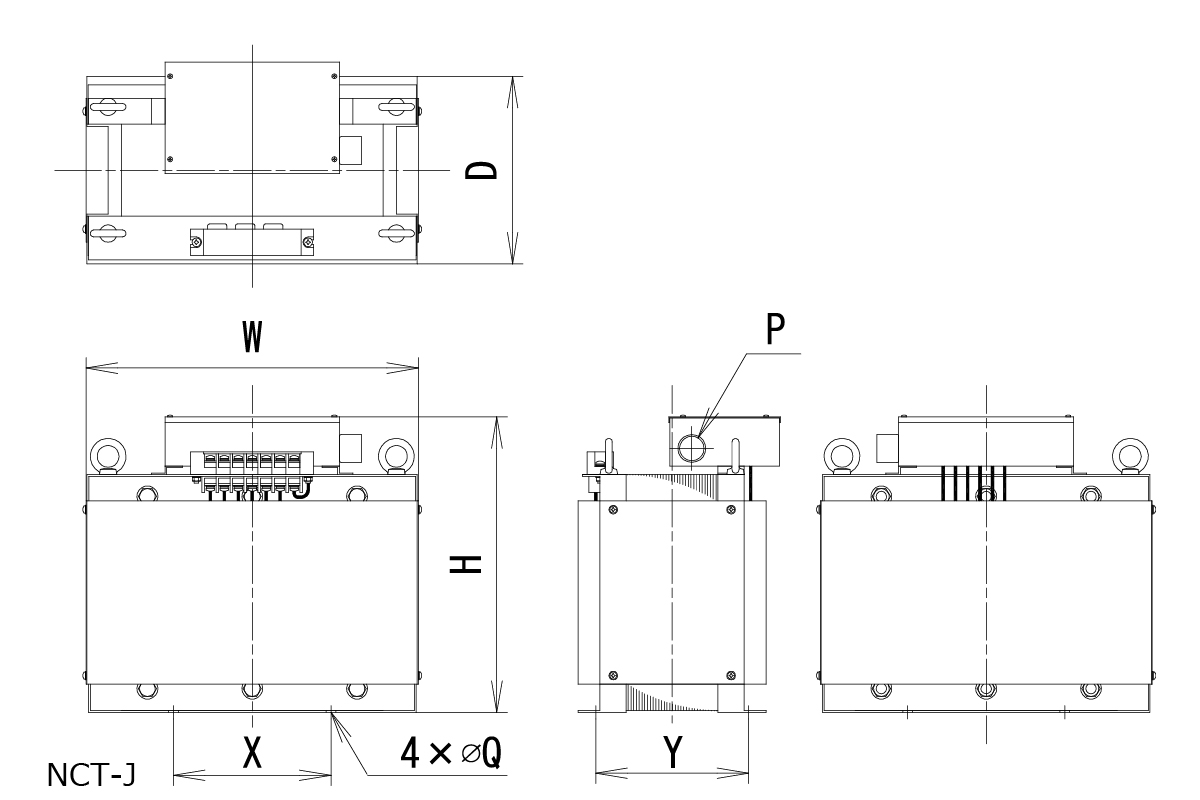

外形寸法・質量表

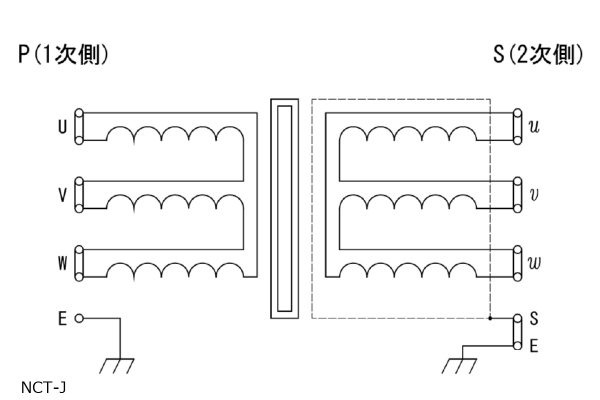

接続例

特注・カスタマイズ品例
