ノイズカットトランス

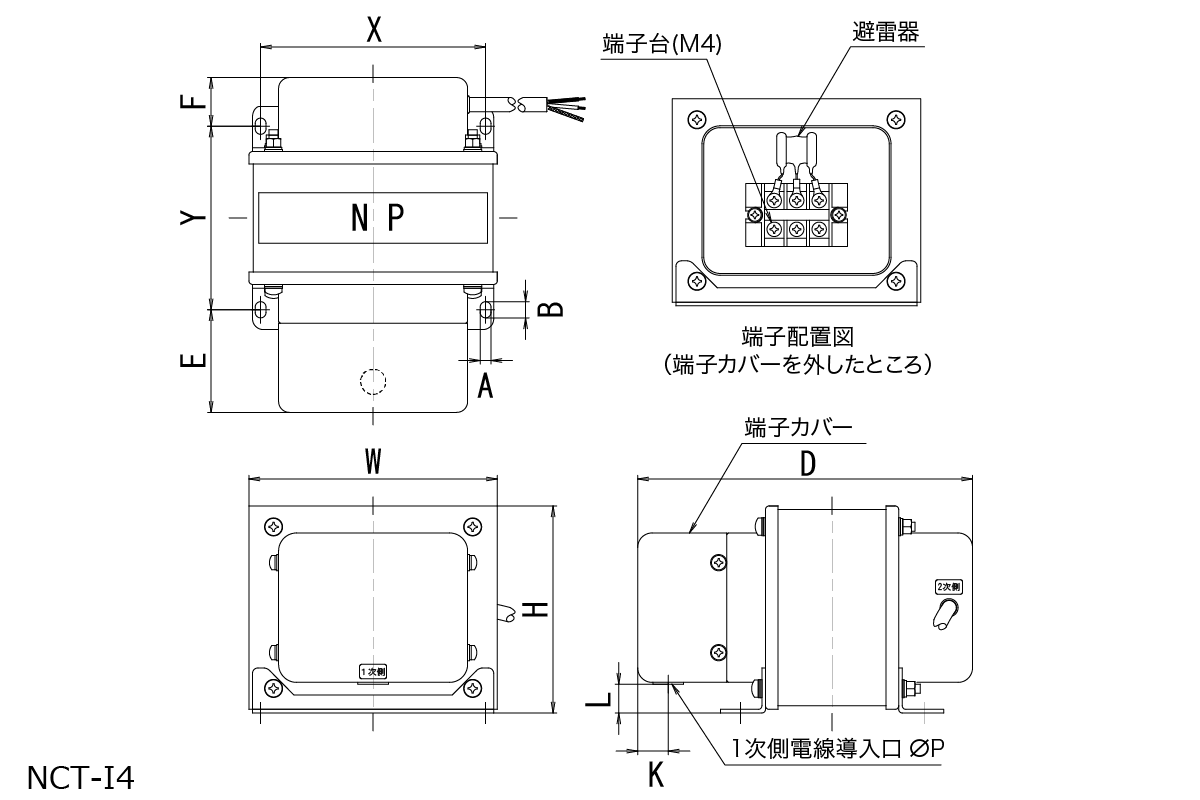

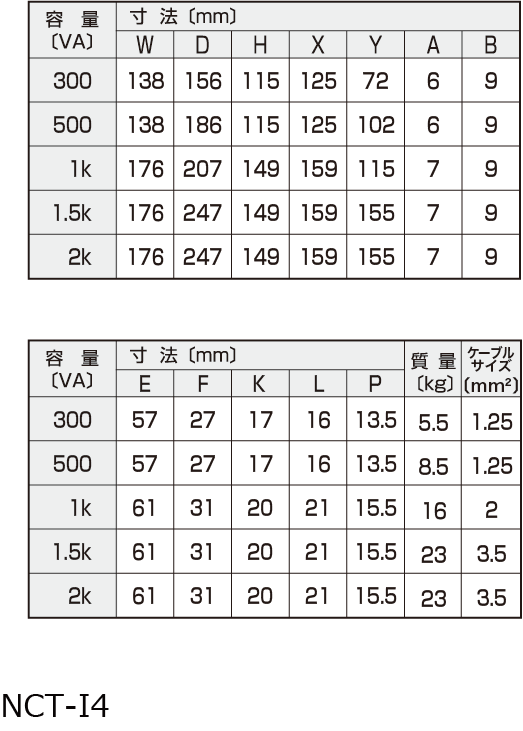

NCT-I4

低コストで機器を雷サージから守ります。
防雷サージ対策を手軽に行える小容量・低価格の障害波遮断変圧器《ノイズカットトランス™️》です。誘導雷サージ防止機能が強化されているため、雷サージ・開閉サージ・短絡事故等から機器を守ります。これ1台で雷サージ対策とノイズ対策を同時に行うことができます。

・防雷サージ対策を手軽に行える小型製品です。
・機器の電源に装着することで、誘導雷サージが機器に侵入するのを防止します。
・高周波ノイズの侵入と流出も防止できます。
・他のノイズ防止素子を削減することができます。
・放射ノイズの影響を受けにくい構造をしています。
・1次側は端子台接続、2次側はリード線接続です。
・標準仕様品の他に、受注生産による特注仕様も製作可能です。

・次の用途に最適です。
−手軽に防雷サージ対策を行いたいとき
−機器に組み込んで使用したいとき
−小型機器のノイズ対策をしたいとき
−量産品のノイズ対策をしたいとき
−低コストでノイズ対策をしたいとき

標準仕様

相数 単相
定格出力容量 300VA、500VA、1kVA、1.5kVA、2kVA
定格周波数 50/60Hz
定格電圧 ・1次電圧 100V、2次電圧 100V
・1次電圧 200V、2次電圧 200V
・1次電圧 200V、2次電圧 100V
1次電圧変動許容範囲 +10%
絶縁抵抗 100MΩ以上(DC1000V 1次巻線-2次巻線間、1次巻線-接地間、2次巻線-接地間)
交流耐電圧 2000V 50/60Hz 1分間(1次巻線-2次巻線間、1次巻線-接地間、2次巻線-接地間)
インパルス耐電圧 1.2/50μs 標準衝撃波 10kV
(1次巻線-2次巻線間、1次巻線-接地間、2次巻線-接地間)
ノイズ遮断特性 ディファレンシャルモード(ノーマルモード)
50kHz~100MHzにおいて -30dB以下
コモンモード
DC~100MHzにおいて -40dB以下
動作周囲温度 -10℃~40℃
動作周囲湿度 相対湿度95%以下(結露のないこと)
その他 特注電圧、ケーブル長さ変更、取手付き等上記以外の仕様も製作可能です。
ご相談ください。

回路図

減衰特性例

特注・カスタマイズ品例
