ノイズカットトランス

NCT-P

【NETIS登録製品】避雷器では防護できない急峻な過電圧も防止できる防雷+耐雷トランスです。
最新技術を採用した低コスト・高性能な防雷トランス仕様の障害波遮断変圧器《ノイズカットトランス™️》です。ノイズ防止技術を応用することで雷サージ電圧の減衰特性の遅れ時間の削減を実現し、避雷器では防護できない雷サージ侵入時の急峻な過電圧を防止できます。従来製品にはない優れた性能を有しながら、低コスト・小型化・短納期を実現しました。

・最新技術を採用することにより、低コストと高性能の両立を実現した最新の防雷用トランスです。
・機器の電源に装着することで、誘導雷サージが機器に侵入するのを防止します。
・回路をアイソレートすることにより、雷サージの静電誘導・電磁誘導を確実に防止します。
・雷サージ電圧の減衰特性に遅れ時間がなく、避雷器では防護できない雷サージの侵入時の急峻な過電圧を防止できます。
・量産向け汎用電子機器や携帯用電子機器への組み込みに適しています。
・雷サージ対策とノイズ対策を同時に行うことができます。
・放射ノイズの影響を受けにくい構造をしています。
・1次側・2次側ともには端子台接続です。
・標準仕様品の他に、受注生産による特注仕様も製作可能です。
・国土交通省新技術情報提供システム(NETIS)登録製品です。

・次の用途に最適です。
−雷サージ対策を強化したいとき
−機器に組み込んで使用したいとき
−避雷器では対応できない雷サージを対策したいとき
−雷サージとノイズを同時に対策したいとき
−簡単に接続したいとき
−低コストで雷サージ対策を行いたいとき

標準仕様

容量 500VA, 1kVA
電力基本周波数 50Hz / 60Hz
定格電圧 P.100V, S.100V
P.200V, S.200V
P.200V, S.100V
※50Hzの場合+5%、60Hzの場合+10%
相数 単相
絶縁耐電圧 10kV
※1分間 入力ー出力間 ラインー筐体間
インパルス耐電圧 30kV
※1次巻線-2次巻線間 1回
※1次巻線-接地間 1回
※2次巻線-接地間 1回
絶縁抵抗 100MΩ以上
※DC1000Vメガー
動作周囲温度 -10℃〜+50℃
動作周囲湿度 相対湿度95%以下
※但し結露が発生しないこと
サージ移行率 1/5000 以下(1.2 / 50μs)
応答時間 なし
NETIS番号 KT-160068-A

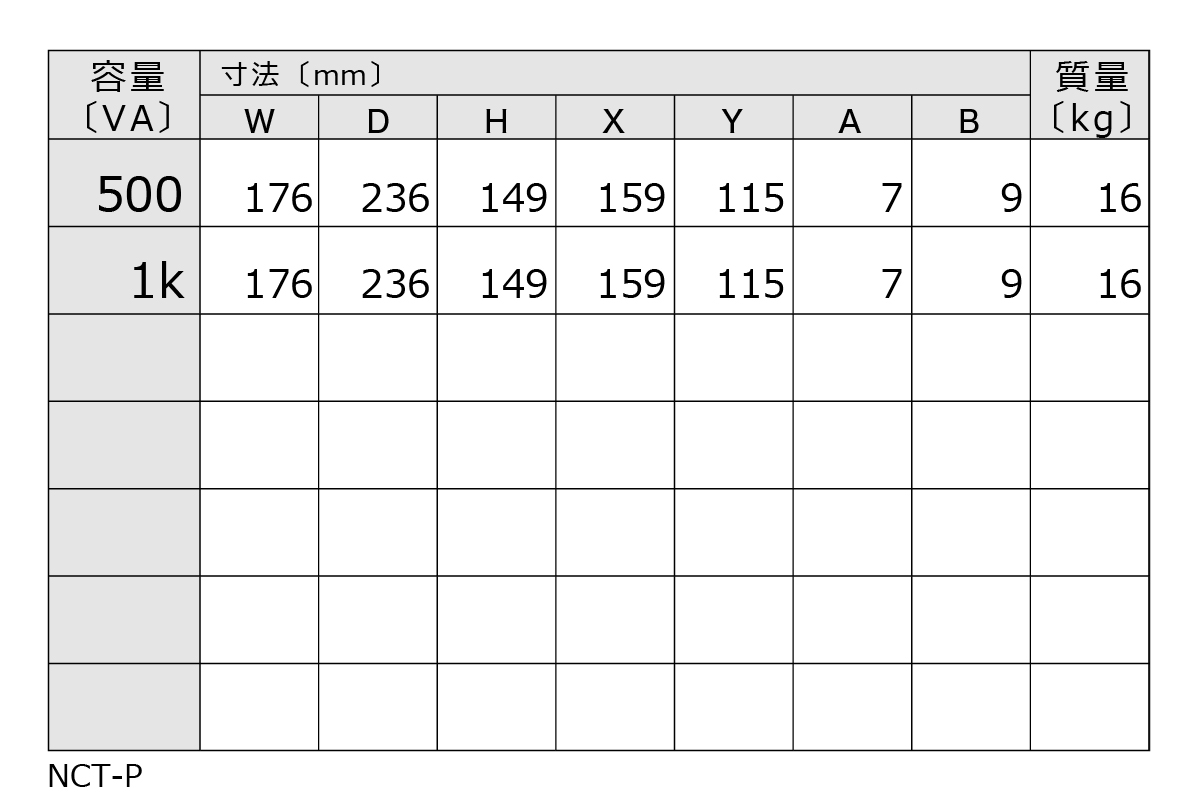

外形寸法・質量表

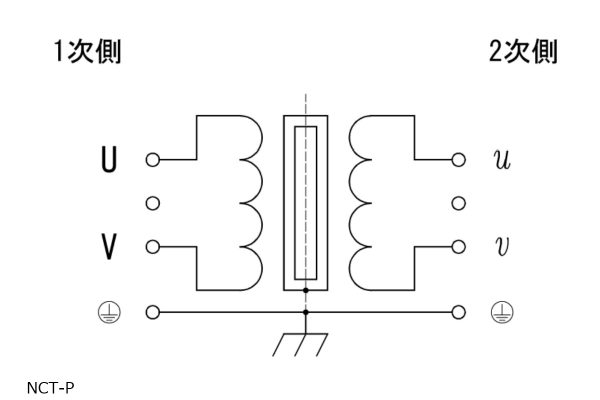

回路図

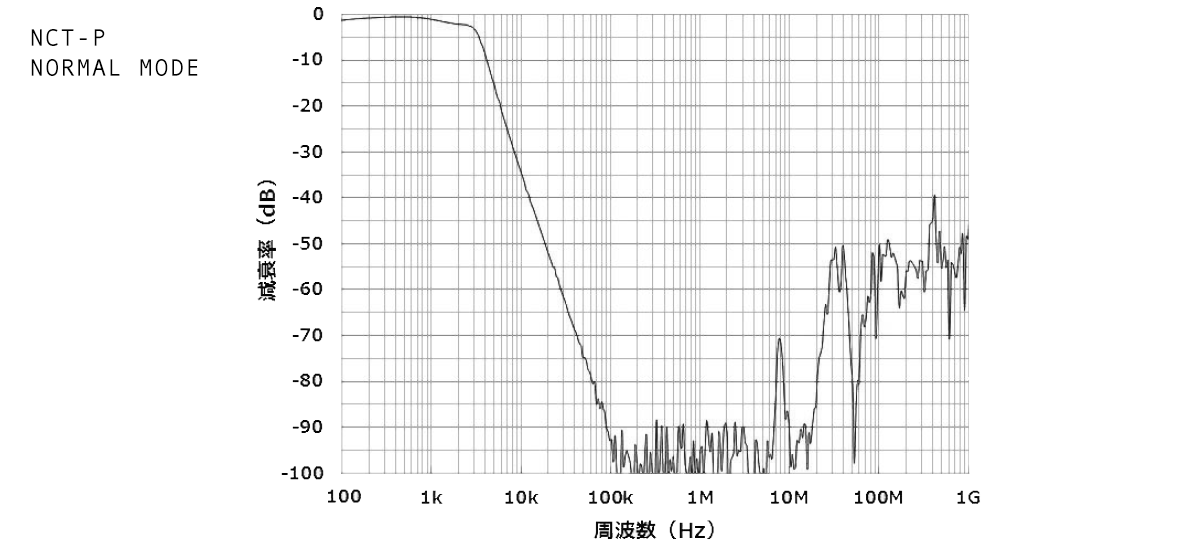

減衰特性例

避雷器では防護できない雷サージ侵入時の急峻な過電圧も防止

近傍の落雷に模擬した  1.2×50(μs)の標準衝撃電圧を加えた時の「NCT-P」の防雷特性例

1次側大地間印加電圧(E1)=  30kV

2次側端子間電圧(E2)=  1.84V

減衰率 = 20log 10(E2/E1)= ー 84dB
規格 JEC-0202による
