ノイズカットトランス

NCT-F6-CE(CE対応品)

CEマーキングに適合したモデルです。
障害波遮断変圧器《ノイズカットトランス™》としての基本要件をすべて満たしつつ、CEマーキングに適合した中容量の製品です。CEマーキングが必要な場合は、こちらの製品をお選びください。

・CEマーキングに適合した製品です。
・機器の電源に装着することで、高周波ノイズの侵入と流出を防止します。
・高いノイズ遮断性能により、5000Vまでの誘導雷サージによる被害を防止します。
・3重遮蔽構造によりグランドループを切ることができるため、放射ノイズによる不具合を改善します。
・さまざまな接地環境でお使いいただけます。
・他のノイズ防止素子を削減することができます。
・放射ノイズの影響を受けない構造をしています。
・1次側・2次側ともにリード線接続です。
・標準仕様品の他に、受注生産による特注仕様も製作可能です。

・次の用途に最適です。
−CEマーキングが必要なとき
−機器に組み込んで使用したいとき
−量産品のノイズ対策をしたいとき
−低コストでより確実にノイズ対策をしたいとき
−グランドループが形成されたことで放射ノイズの影響を受けているとき
−接地方法に制限があるとき

標準仕様

相数 単相
定格出力容量 1kVA、2kVA、3kVA、5kVA
定格周波数 50/60Hz
定格電圧 ・1次電圧 100V、2次電圧 100V
・1次電圧 200V、2次電圧 200V
・1次電圧 200V、2次電圧 100V
1次電圧変動許容範囲 +10%
絶縁抵抗 100MΩ以上(DC1000V 1次巻線-2次巻線間、1次巻線-接地間、2次巻線-接地間)
交流耐電圧 3640V 50/60Hz 1分間(1次巻線-2次巻線間)
2000V 50/60Hz 1分間(1次巻線-接地間、2次巻線-接地間)
インパルス耐電圧 1.2/50μs 標準衝撃波 5kV
(1次巻線-2次巻線間、1次巻線-接地間、2次巻線-接地間)
ノイズ遮断特性 ディファレンシャルモード(ノーマルモード)
50kHz~100MHzにおいて -40dB以下
コモンモード
DC~100MHzにおいて -40dB以下
動作周囲温度 -10℃~40℃
動作周囲湿度 相対湿度95%以下(結露のないこと)
その他 特注電圧、ケーブル長さ変更等上記以外の仕様も製作可能です。ご相談ください。

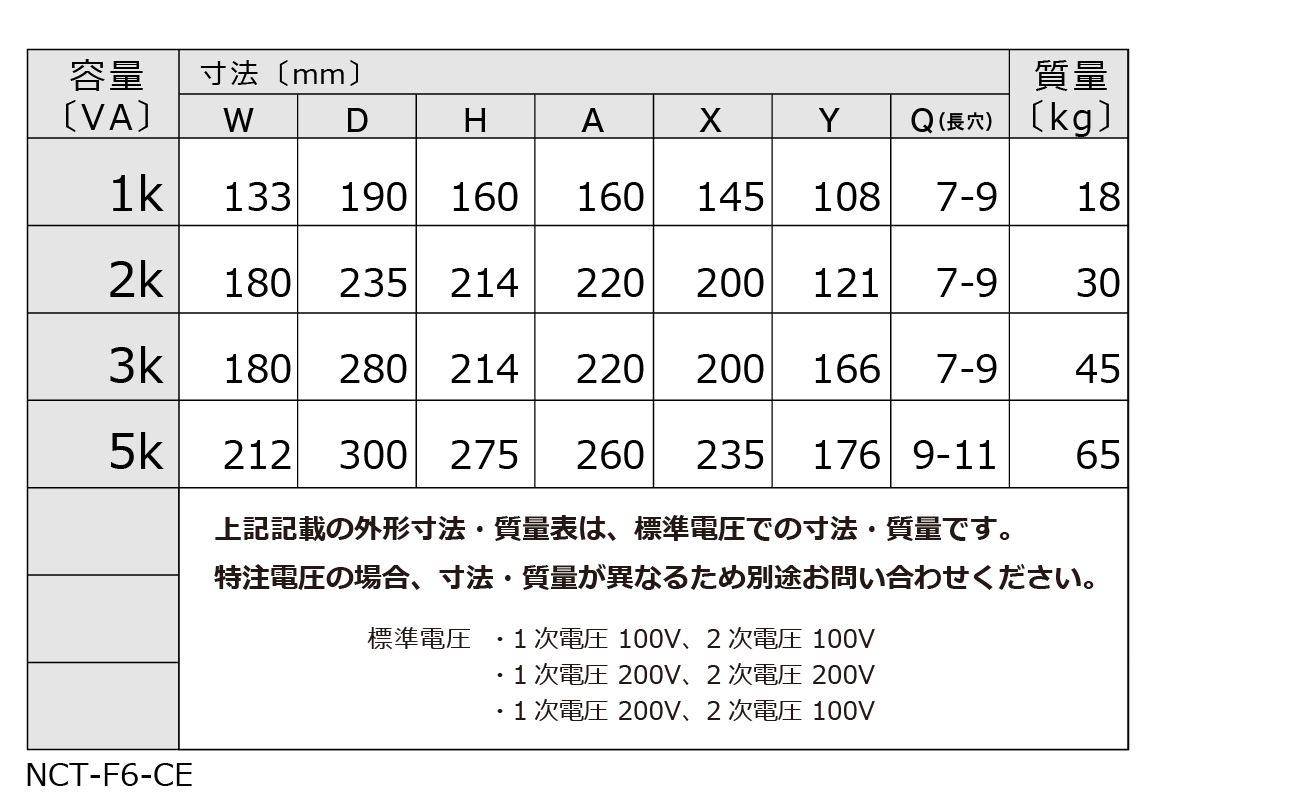

外形寸法・質量表

回路図

減衰特性例

特注・カスタマイズ品例
