ノイズカットトランス

NCT-G(1kVA~)

電波暗室の電源におすすめです
ノイズ遮断特性を強化した中〜大容量の障害波遮断変圧器《ノイズカットトランス™️》です。コイル配置の形式に異軸異芯構造を採用したことで、数kHzからGHz帯までの幅広い帯域のノイズを確実に遮断します。先端科学の実験室や電波暗室などのわずかなノイズの存在も許されない場所の電源におすすめです。

・ノイズ遮断特性を強化したことで、より高い周波数帯域への対応を実現した製品です。
・機器の電源に装着することで、高周波ノイズの侵入と流出を防止します。
・電波暗室の電源に使用することで、電源ラインから侵入するノイズを確実に防止し、ノイズの無い環境を実現できます。
・高いノイズ遮断性能により、5000Vまでの誘導雷サージによる被害を防止します。
・3重遮蔽構造によりグランドループを切ることができるため、放射ノイズによる不具合を改善します。
・さまざまな接地環境でお使いいただけます。
・他のノイズ防止素子を削減することができます。
・放射ノイズの影響を受けにくい構造をしています。
・1次側・2次側ともにスタッド端子接続です。
・標準仕様品の他に、受注生産による特注仕様も製作可能です。

・次の用途に最適です。
−中〜大型機器のノイズ対策をしたいとき
−高い周波数のノイズを対策したいとき
−グランドループが形成されたことで放射ノイズの影響を受けているとき
−接地方法に制限があるとき
−先端科学の研究設備のノイズ対策を行いたいとき

標準仕様

容量 1kVA~200kVA
電力基本周波数 50Hz / 60Hz
定格電圧 P.100V, S.100V
P.200V, S.200V
P.200V, S.100V
※50Hzの場合+5%、60Hzの場合+10%
相数 単相 (三相も受注製造致します)
絶縁耐電圧 2000V
※1分間 入力ー出力間 ラインー筐体間
インパルス耐電圧 5000V
絶縁抵抗 100MΩ以上
※DC1000Vメガー
動作周囲温度 -10℃〜+40℃
動作周囲湿度 相対湿度95%以下
※但し結露が発生しないこと

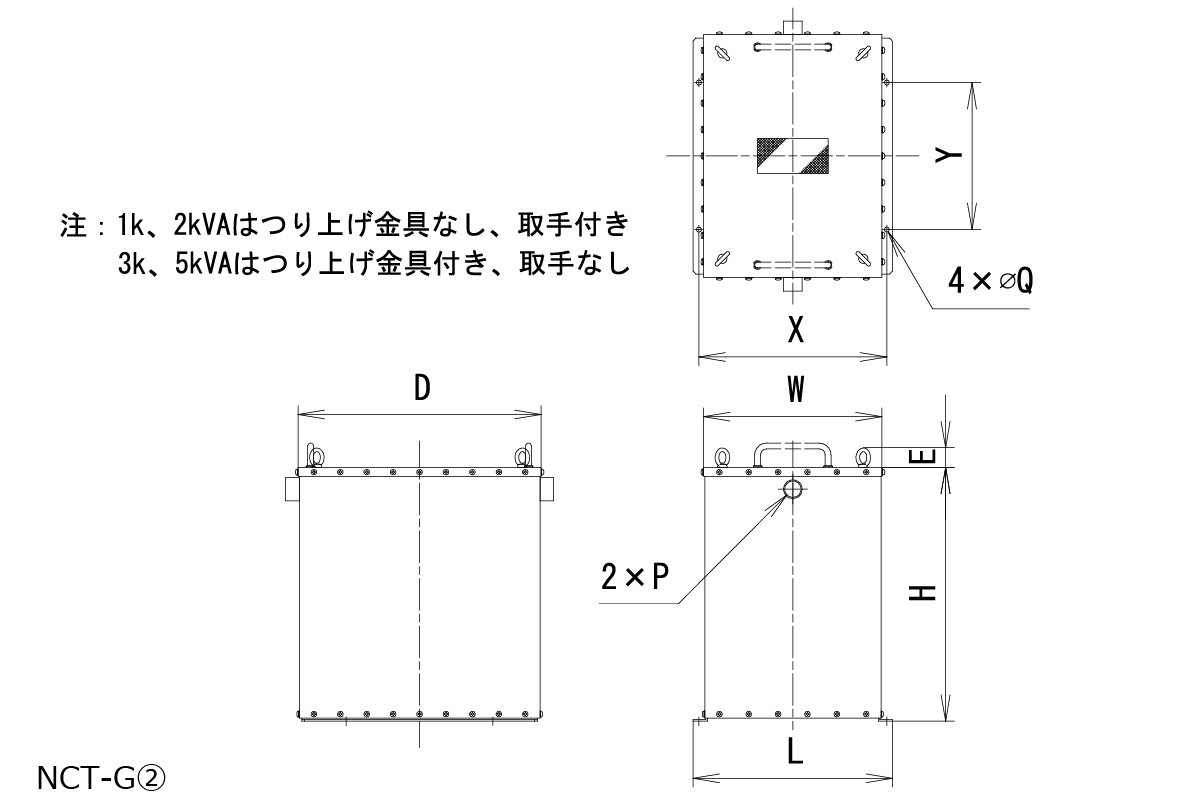

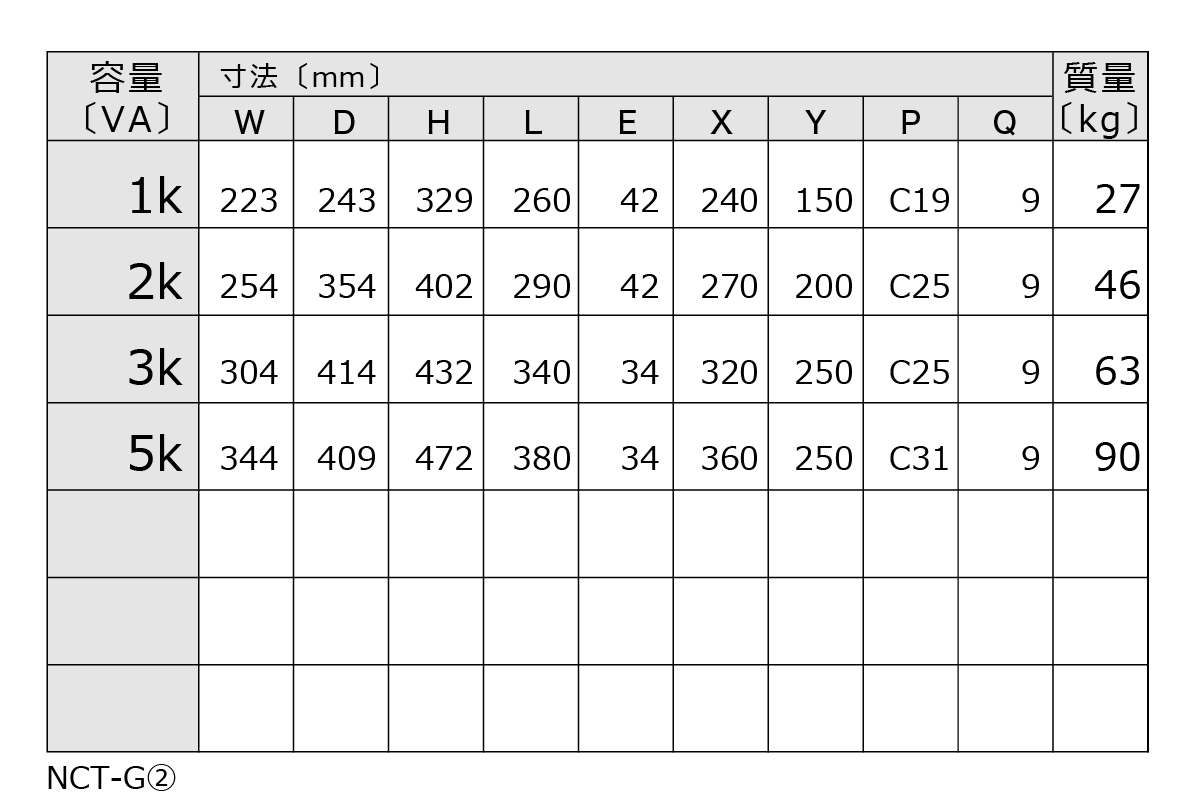

外形寸法・質量表

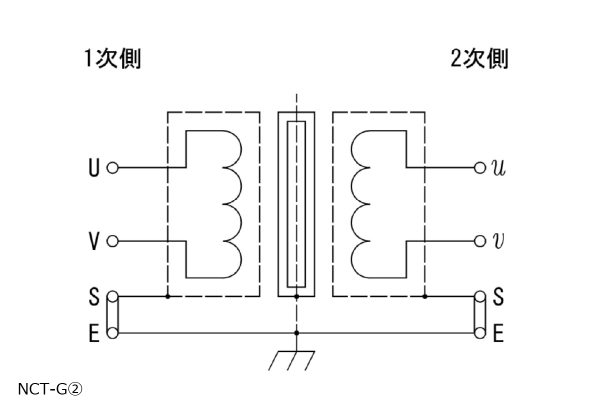

回路図(1kVA~)

減衰特性例
