ノイズカットトランス

NCT-G(~500VA)

原子核物理分野をはじめ、最先端の研究機関からご好評をいただいております。
ノイズ遮断特性を強化した小容量の障害波遮断変圧器《ノイズカットトランス™️》です。コイル配置の形式に異軸異芯構造を採用したことで、数kHzからGHz帯までの幅広い帯域のノイズを確実に遮断します。他モデルの製品と比較してより高い効果を期待できるため、原子核物理分野をはじめとする先端科学の研究機関でご採用いただいております。

・ノイズ遮断特性を強化したことで、より高い周波数帯域への対応を実現した製品です。
・機器の電源に装着することで、高周波ノイズの侵入と流出を防止します。
・高いノイズ遮断性能により、5000Vまでの誘導雷サージによる被害を防止します。
・3重遮蔽構造によりグランドループを切ることができるため、放射ノイズによる不具合を改善します。
・さまざまな接地環境でお使いいただけます。
・他のノイズ防止素子を削減することができます。
・放射ノイズの影響を受けにくい構造をしています。
・1次側・2次側ともにリード線接続です。
・標準仕様品の他に、受注生産による特注仕様も製作可能です。

・次の用途に最適です。
−機器に組み込んで使用したいとき
−小型機器のノイズ対策をしたいとき
−高い周波数のノイズを対策したいとき
−グランドループが形成されたことで放射ノイズの影響を受けているとき
−接地方法に制限があるとき
−先端科学の研究設備のノイズ対策を行いたいとき

標準仕様

相数 単相
定格出力容量 50VA、100VA、300VA、500VA
定格周波数 50/60Hz
定格電圧 ・1次電圧 100V、2次電圧 100V
・1次電圧 200V、2次電圧 200V
・1次電圧 200V、2次電圧 100V
1次電圧変動許容範囲 +10%
絶縁抵抗 100MΩ以上(DC1000V 1次巻線-2次巻線間、1次巻線-接地間、2次巻線-接地間)
交流耐電圧 2000V 50/60Hz 1分間(1次巻線-2次巻線間、1次巻線-接地間、2次巻線-接地間)
インパルス耐電圧 1.2/50μs 標準衝撃波 5kV
(1次巻線-2次巻線間、1次巻線-接地間、2次巻線-接地間)
ノイズ遮断特性 ディファレンシャルモード(ノーマルモード)
50kHz~100MHzにおいて -40dB以下
コモンモード
DC~100MHzにおいて -40dB以下
動作周囲温度 -10℃~40℃
動作周囲湿度 相対湿度95%以下(結露のないこと)
その他 特注電圧等上記以外の仕様も製作可能です。ご相談ください。

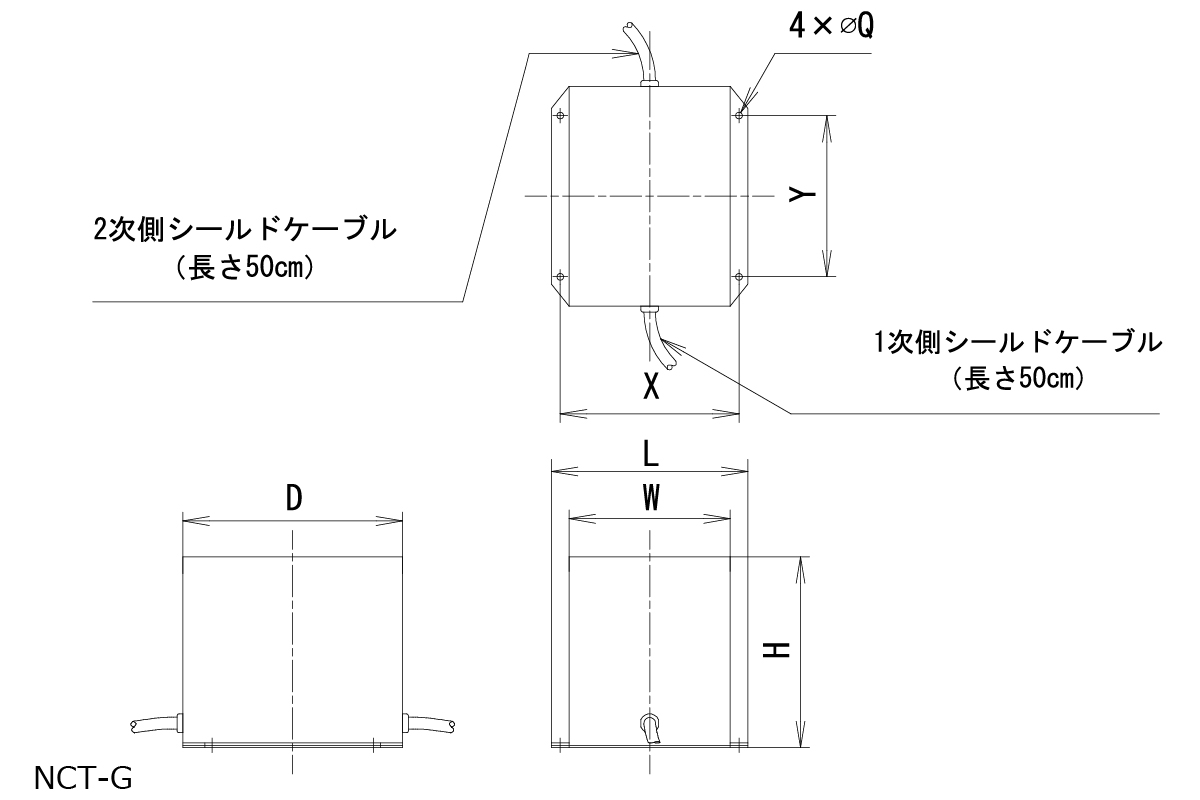

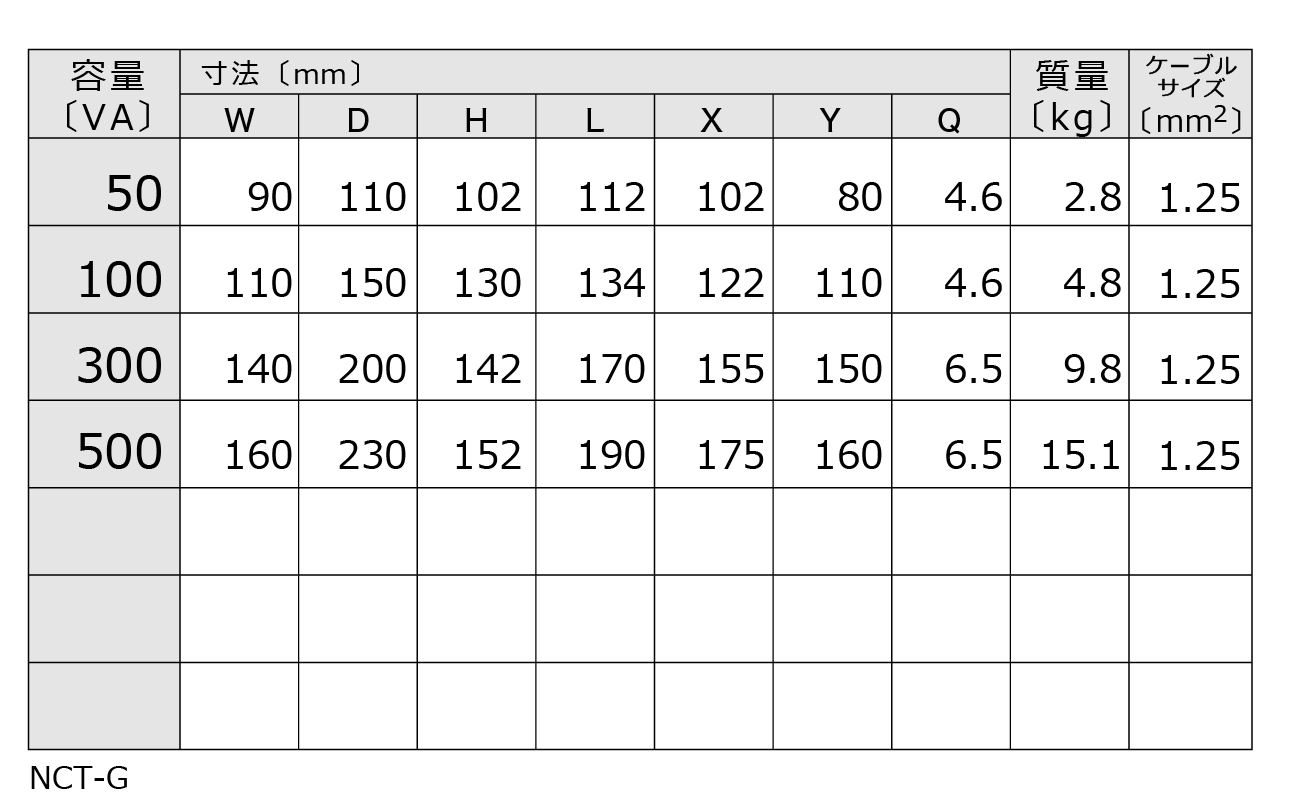

外形寸法・質量表

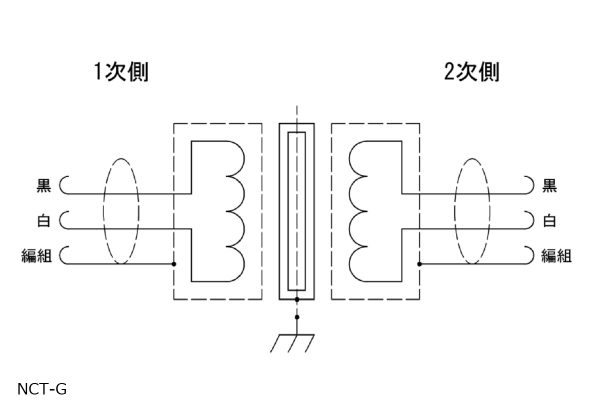

回路図(500VA 以下)

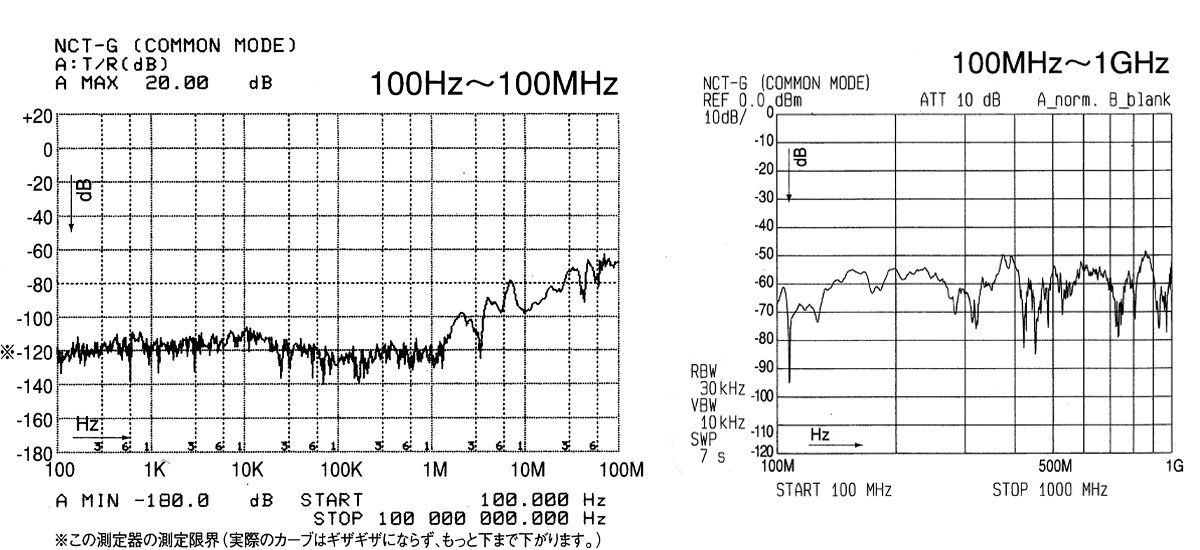

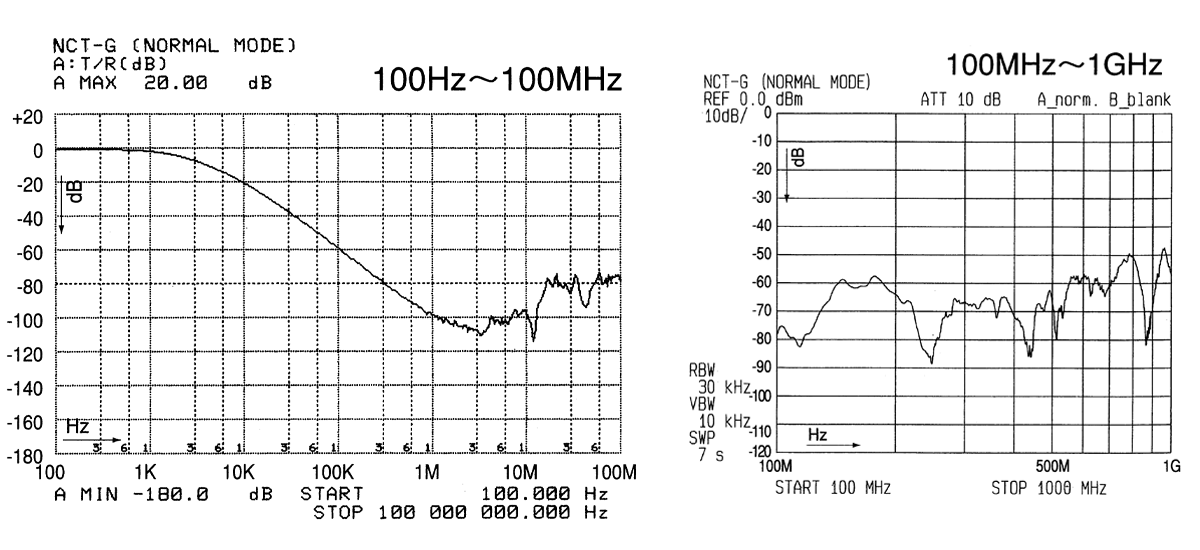

減衰特性例

特注・カスタマイズ品例
